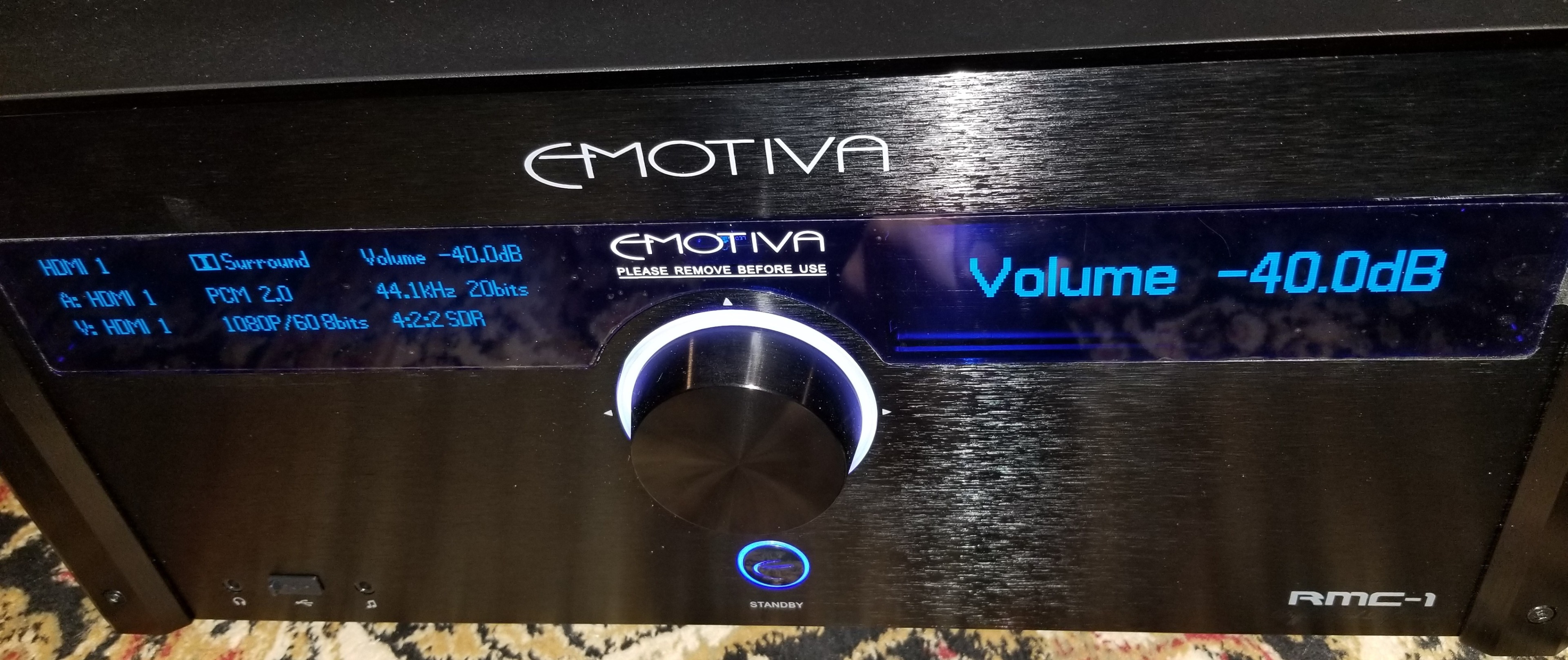

Bass Management in Emotiva RMC-1, RMC-1L, und XMC-2 Prozessoren

Die meisten Audioinhalte, die von einer Surround-Sound-Disc oder Streaming-Quelle stammen, enthalten einen separaten Kanal, der als Low Frequency Effects (LFE)-Kanal bezeichnet wird. Dieser Kanal enthält niederfrequente Spezialeffektklänge und sehr tiefe Bässe, die normalerweise über einen Subwoofer wiedergegeben werden sollen. Viele Leute bezeichnen dies als „Subwoofer-Kanal“, obwohl er in Systemen ohne Subwoofer möglicherweise zu Ihren normalen großen Lautsprechern geleitet wird. In Systemen, in denen einige der anderen Lautsprecher klein sind und ein Subwoofer vorhanden ist, können zusätzlich zur LFE-Spur auch tiefe Bässe von anderen Kanälen an den Subwoofer gesendet werden.

Nur um die Terminologie zu verdeutlichen: Wenn wir uns auf ein 5.1- oder 7.1-Kanalsystem beziehen, beziehen wir uns auf ein System mit einem Subwoofer, wobei der Subwoofer „der .1-Lautsprecherkanal“ ist. Wenn wir uns jedoch auf 5.1- oder 7.1-Kanal-Audioinhalte beziehen, bezieht sich „der .1-Kanal“ auf diesen LFE-Audiokanal. Dies ist der Fall, obwohl der LFE-Kanal des Inhalts möglicherweise nicht das einzige Audio ist, das an den Subwoofer gesendet wird.

In einem System mit Subwoofer, in dem alle anderen Lautsprecher Vollbereichslautsprecher sind, wird der LFE-Kanal normalerweise direkt zum Subwoofer geleitet, während die anderen Audiokanäle einfach zu ihren jeweiligen Lautsprechern gesendet werden. In einem System jedoch, in dem einige oder alle anderen Lautsprecher oder andere Verstärkerkanäle nicht in der Lage sind, ausreichende Mengen an Tiefbass zu verarbeiten, wird der Tiefbass von diesen Kanälen oft auch zum Subwoofer umgeleitet. Einige Systeme sind speziell auf diese Weise konzipiert, mit einem Subwoofer für den Tiefbass und kleineren Lautsprechern, die manchmal als „Satelliten“ für die anderen Kanäle bezeichnet werden. Bei einigen Systemen, bei denen die vorderen Lautsprecher sehr groß sind oder eingebaute Subwoofer haben, ist möglicherweise kein separater Subwoofer enthalten, und der LFE-Kanal kann stattdessen zu diesen großen Lautsprechern geleitet werden.

Der Teil des Prozessors oder AVR, der für die Weiterleitung dieser Tiefbasssignale zuständig ist, wird als Bass-Management-System bezeichnet. Bei den meisten Heimkinogeräten gibt es keine spezielle Option zum Aktivieren des Bassmanagements, und es wird einfach aufgerufen, indem Sie einen oder mehrere Ihrer Lautsprechersätze auf „Klein“ anstatt auf „Groß“ einstellen. Wenn Sie Lautsprecher auf „Klein“ einstellen, werden die tiefen Bässe dieser Kanäle von diesen Lautsprechern weggeleitet und stattdessen an den Subwoofer gesendet. An dieser Stelle werden Ihnen möglicherweise auch eine Vielzahl anderer Optionen angezeigt, die je nach Prozessormarke und -modell leicht unterschiedlich sein können. In diesem Dokument beschreiben wir, wie dies auf unseren Emotiva RMC-1-, RMC-1L- und XMC-2-Prozessoren funktioniert.

Von nun an bezeichnen wir den Niederfrequenzinhalt, der über den LFE-Kanal in das System gelangt, als „LFE-Bass“ und das Audiosignal, das vom Bass-Management-System an den Subwoofer gesendet wird, als „summierter Bassinhalt“.





Very Basic Bass Management (Sehr einfaches Bass-Management)

In einem System, das einen Subwoofer und einen vollständigen Satz Breitbandlautsprecher umfasst, wird das Vollbereichs-Audiosignal von jedem eingehenden Kanal direkt an den jeweiligen Lautsprecher gesendet, und der LFE-Kanal wird direkt an den Subwoofer gesendet.

In einem System, das einen Subwoofer enthält, aber einige oder alle anderen Lautsprecher NICHT den vollen Bereich haben, wird für jeden der Lautsprecher, der nicht den vollen Bereich bietet, eine „Übergangsfrequenz“ konfiguriert. Alle Audiodaten oberhalb der Übergangsfrequenz für einen bestimmten Kanal werden an den jeweiligen Lautsprecher geleitet, aber Audioinhalte unterhalb der Übergangsfrequenz werden vom Lautsprecher weggeleitet. Dieser niederfrequente Inhalt jedes Kanals wird zusammen mit dem Inhalt des LFE-Kanals summiert, und dieser summierte Bassinhalt wird an den Subwoofer gesendet.

In einem System ohne separaten Subwoofer, aber mit einigen großen Lautsprechern oder sogar Frontlautsprechern mit eingebauten Subwoofern werden sowohl der LFE-Bass als auch der summierte Bass von den kleinen Lautsprechern zu den großen Lautsprechern geleitet.

In der Standard-Bassmanagement-Terminologie wird jeder Breitbandlautsprecher als „groß“ bezeichnet, was bedeutet, dass er den vollen Frequenzbereich von Audio für seinen Kanal sendet. Jeder Lautsprecher, für den eine Übergangsfrequenz eingestellt wurde, wird als „Klein“ bezeichnet, unabhängig von der physischen Größe der beteiligten Lautsprecher. Es gibt auch eine weithin akzeptierte Industriestandard-Übergangsfrequenz von 80 Hz für kleine Lautsprecher.

Erwähnenswert ist, dass wir in einigen Systemen physisch große Lautsprecher als „Klein“ bezeichnen und sie mit einer Übergangsfrequenz von weniger als 80 Hz konfigurieren, um den von ihnen empfangenen Niederfrequenzinhalt zu begrenzen, da dies möglicherweise möglich ist eine bessere Aufgabe, den Rest des hörbaren Frequenzbereichs zu handhaben.

Ein paar Dinge, die Sie beachten sollten

Wenn Sie Bass Management auf Ihrem Prozessor konfigurieren, müssen Sie mindestens einen Subwoofer oder einen anderen Lautsprechersatz haben, der für die Verarbeitung von LFE-Inhalten konfiguriert ist, und mindestens einen Satz oder Subwoofer, der für die Verarbeitung der tiefen Bässe von Ihren anderen Kanälen konfiguriert ist. (Zum Beispiel können Sie nicht alle Ihre Lautsprecher auf Klein konfigurieren, wenn Sie nicht mindestens einen Sub haben, der sowohl die LFE- als auch die summierten Bassinformationen verarbeitet. In den meisten Fällen erlaubt Ihnen der Prozessor nicht, Kombinationen von Einstellungen zu wählen, die nicht funktioniert nicht.)

Auf unseren Prozessoren werden sowohl der summierte Bass als auch der Bass vom LFE-Kanal als Mono behandelt. Jeder Subwoofer-Ausgang kann individuell mit einem manuellen EQ eingestellt werden und wird individuell von Dirac Live kalibriert, aber das gleiche monaurale Basssignal wird an alle geleitet.





Anschließen Ihrer Subwoofer

Unsere Prozessoren unterstützen bis zu drei Subwoofer. Wenn Sie einen einzelnen Subwoofer haben, empfehlen wir im Allgemeinen, ihn für die größtmögliche Flexibilität an den Center-Sub-Ausgang anzuschließen, aber Sie können ihn auch an den linken Sub-Ausgang anschließen, wenn Sie dies bevorzugen. (Wenn Sie nur einen Subwoofer an die linken/rechten Sub-Ausgänge anschließen, MÜSSEN Sie den linken Sub-Ausgang verwenden.) Wenn Sie zwei oder drei Subwoofer haben, können Sie diese an die linken/rechten Sub-Ausgänge anschließen, oder Sie können einen an den anschließen Center-Sub-Ausgang und einen zum linken Sub-Ausgang. (Dadurch können Sie die Subs wie unten beschrieben „aufteilen“.)

Konfigurieren der Bassverwaltung auf Ihrem Emotiva RMC-1-, RMC-1L- oder XMC-2-Prozessor

Mit unseren Prozessoren können Sie bis zu drei Subs konfigurieren, die als Center-Sub und ein Paar Links-/Rechts-Subs definiert sind. Darüber hinaus kann jeder Satz normaler Lautsprecher, die Sie haben, als Groß oder Klein konfiguriert werden. (Die meisten Lautsprecher, wie Front- oder Surround-Lautsprecher, werden paarweise oder in Sets konfiguriert; die einzige Ausnahme ist der Center-Kanal, der ein eigenständiges Set ist.)

Für jeden als Small konfigurierten Lautsprechersatz haben Sie die Möglichkeit, einen Crossover-Punkt für das Bassmanagement festzulegen. (Die standardmäßige Übergangsfrequenz für Haupt- und Surround-Lautsprecher beträgt 80 Hz; die standardmäßige Übergangsfrequenz für Höhenlautsprecher beträgt 250 Hz.)

WENN SIE KEINE SUBWOOFER HABEN – Sie MÜSSEN mindestens einen Lautsprechersatz als Groß konfiguriert haben. In dieser Situation werden der LFE-Kanal und der Bass Managed Bass von all Ihren kleinen Lautsprechern zu einem einzigen summierten Basskanal kombiniert, der dann an alle Ihre großen Lautsprecher gesendet wird.

WENN SIE EINEN ODER MEHRERE SUBWOOFER HABEN – Wenn Sie einen oder mehrere Subwoofer haben und alle gleichermaßen in der Lage sind, sowohl Soundeffekte als auch musikalische Inhalte zu verarbeiten, möchten Sie wahrscheinlich alle Subwoofer als Mono konfigurieren. Bei dieser Konfiguration werden alle als Large konfigurierten Lautsprecher als Vollbereich behandelt, der LFE-Kanal und der Bass-Managed-Bass von allen Ihren Small-Lautsprechern werden zu einem einzigen summierten Basskanal kombiniert, und dieser summierte Basskanal wird dann gesendet zu Ihrem Sub oder aufgeteilt auf Ihre mehreren Subs.

DEN CENTER SUB ALS LFE ZUORDNEN – Einige Systeme enthalten möglicherweise einen oder zwei Subwoofer, die bei Musik gut klingen, und einen anderen, der hervorragend dazu geeignet ist, donnernde Spezialeffekte zu liefern, aber wirklich nicht gut klingt, wenn Musik abgespielt wird. Andere können große Frontlautsprecher mit eingebauten Subwoofern oder mehrere als groß eingestellte Vollbereichslautsprecher umfassen, aber auch einen Subwoofer, der sich gut für Spezialeffekte eignet. In dieser Situation können Sie den Center-Sub-Ausgang als LFE statt als Mono konfigurieren. (Sie haben diese Option nur, wenn Sie mindestens einen linken/rechten Sub oder mindestens einen Lautsprechersatz auf „Groß“ eingestellt haben.)

Bei dieser Konfiguration wird der LFE-Kanal zum Center Sub geleitet, während die Summenbässe der anderen Kanäle dies nicht tun.

- Wenn Sie auch linke/rechte Subs haben und einige Lautsprecher auf „Small“ eingestellt sind, werden die Lautsprecher, die Sie auf „Large“ eingestellt haben, als Vollbereich behandelt, und der summierte Bass von Ihren kleinen Lautsprechern wird an die linken/rechten Subs geleitet.

- Wenn Sie KEINEN einen oder zwei linke/rechte Subs haben und einige Lautsprecher auf Small, aber auch einige Large-Lautsprecher haben, werden die Lautsprecher, die Sie auf Large eingestellt haben, als Vollbereich behandelt, und der summierte Bass von Ihren kleinen Lautsprechern wird zu Ihren großen Lautsprechern geleitet.

- Wenn Sie KEINE linken/rechten Subs haben, MÜSSEN Sie zumindest einige Ihrer Lautsprecher auf „Groß“ konfigurieren (andernfalls hat der summierte Bass des Bassmanagementsystems keinen Platz, da alle Ihre Lautsprecher auf „Klein“ eingestellt sind gehen).



Im Allgemeinen empfehlen wir diese Option nicht, es sei denn, Sie haben Subwoofer mit sehr unterschiedlichen Fähigkeiten oder Klangqualitäten. In einigen Situationen kann es jedoch Vorteile bieten, daher sollten Sie ruhig experimentieren. Ein Vorteil besteht darin, dass Sie durch die Zuweisung von LFE und summiertem Bass aus dem Bass-Management-System zu separaten Ausgangskanälen und physischen Lautsprechern die Möglichkeit haben, die Pegel jedes einzelnen separat einzustellen (entweder durch Verwendung der Kanalanpassung am Prozessor oder durch physische Änderung des Pegels an den Subwoofern selbst.) Möglicherweise stellen Sie auch fest, dass selbst ähnliche Subwoofer an verschiedenen Orten unterschiedliche Leistungen erbringen. Beispielsweise kann ein bestimmter Subwoofer ziemlich musikalisch klingen, wenn er in der Mitte einer Wand aufgestellt wird, aber lautere, aber weniger gut definierte Bässe liefern, wenn er in einer Ecke aufgestellt wird. Mit dieser Option können Sie den Subwoofer in der Mitte für Musik und den in der Ecke für Soundeffekte verwenden.

Enhanced Bass

Es gibt eine weitere Bass-Management-Funktion namens Enhanced Bass, die NUR im Size-Menü verfügbar ist, wenn Ihre Fronts auf Large eingestellt sind. Enhanced Bass ist speziell dafür gedacht, dass die Subwoofer-Kanäle mit Ihren Front-Large-Lautsprechern „mitspielen“ können, wenn Sie Inhalte im Stereo- oder 2.0-Format hören. (Wenn Ihre Fronts auf Large eingestellt sind, wird normalerweise nichts an Ihre Subwoofer geleitet, da 2.0-Kanal-Inhalte keinen LFE-Kanal haben. Enhanced Bass konfiguriert den Subwoofer so, dass er in dieser Situation zusammen mit den Front-Lautsprechern spielt, auch wenn kein Bass vorhanden ist Inhalte, die normalerweise zum Subwoofer geleitet würden, sind vorhanden. BEACHTEN SIE, dass diese Einstellung im Wesentlichen den normalen Betrieb des Bass Management außer Kraft setzt und daher musikalisch weniger genau ist.)

Sie können die Frequenzeinstellung ändern, bei der der Subwoofer zu spielen beginnt, wenn Enhanced Bass aktiviert ist, indem Sie Enhanced Bass vorübergehend deaktivieren, Ihre Fronts auf Small einstellen, den Crossover-Punkt an den Fronts auf den gewünschten Wert einstellen und die Fronts dann wieder auf Large einstellen und Enhanced Bass wieder aktivieren. (Die Enhanced Bass-Option verwendet die Crossover-Einstellung „Small“ von den Fronts, um den Crossover-Punkt zu bestimmen, der zum Mischen im Subwoofer verwendet wird.)





Crossover-Frequenz und Filterflankeneinstellungen

Die Wahl, ob ein Lautsprecher als klein oder groß eingestellt werden soll, hängt NICHT unbedingt von der physischen Größe des Lautsprechers ab. Die Einstellung eines Lautsprechers auf Large bedeutet einfach, dass er als Breitbandlautsprecher behandelt wird. Das Einstellen eines Lautsprechers auf „Klein“ bedeutet, dass das Bass-Management für diesen Lautsprecher aktiviert wird und eine Übergangsfrequenz eingestellt werden kann. Alle Inhalte oberhalb dieser Übergangsfrequenz werden zum Lautsprecher geleitet, während das Bass-Management-System die Frequenzen unterhalb dieses Übergangspunkts dorthin leitet, wo es für die Weiterleitung des summierten Basses konfiguriert wurde.

Die meisten Lautsprecher sind wirklich nicht in der Lage, alle Frequenzen von 20 Hz bis 20 kHz vollständig wiederzugeben. Wenn Sie sie darum bitten, kann dies zu einer erhöhten Verzerrung führen oder eine übermäßige Verstärkerleistung erfordern. Daher können Sie sich in einigen Fällen dafür entscheiden, selbst große Lautsprecher auf „Klein“ einzustellen, um sehr tiefe Bassfrequenzen von diesen Kanälen zum Subwoofer zu leiten.

Sobald Sie einen Lautsprecher im Size-Menü des Prozessors auf Small eingestellt haben, haben Sie eine zusätzliche Option, um die spezifische Übergangsfrequenz einzustellen, bei der das Bass Management-System beginnt, den Bass von diesem Lautsprecher wegzuleiten. Es gibt Standardwerte im Prozessor für jeden Kanal, die im Allgemeinen gut mit physisch kleinen Lautsprechern funktionieren, aber der Benutzer sollte ermutigt werden, diese basierend auf seinem Setup anzupassen. Wenn Sie zum Beispiel physisch große Front-Lautsprecher haben, können Sie sie auf Small stellen, aber versuchen Sie es mit einer niedrigeren Crossover-Frequenzeinstellung wie 50 Hz.

Es gibt keine richtige Crossover-Einstellung für einen bestimmten Lautsprecher oder ein bestimmtes System, aber es gibt einige Faustregeln, die Ihnen bei den ersten Schritten mit Ihren Crossover-Einstellungen helfen können. Es ist hilfreich, sich die technischen Daten der Lautsprecher anzusehen, die an jeden Kanal angeschlossen sind, den niedrigsten Wert zu notieren, der im Frequenzgang dieses Lautsprechers angegeben ist, und die Frequenzweiche etwa eine Oktave darüber einzustellen. Beispielsweise ist der Frequenzgang des Emotiva T1+ mit 37 Hz – 28 kHz angegeben, sodass Sie vielleicht eine Übergangsfrequenz von 50 oder 60 Hz ausprobieren sollten. (Diese Einstellung würde es dem T1+ ermöglichen, „etwas weniger hart zu arbeiten“ und bei etwas höheren Pegeln weiterhin sauber zu spielen, während Ihr Subwoofer einen Teil des „schweren Hebens“ bewältigen kann.)

Es gibt auch eine Option im Size-Menü für die Crossover-Flanke – entweder 12 oder 24 dB pro Oktave. Diese Einstellung gilt nur für die Tiefpass-Frequenzweiche, die auf den summierten Bass angewendet wird, der an die Subwoofer gesendet wird, da die Flankensteilheit der Frequenzweiche für die Hochpassfilter auf 12 dB pro Oktave festgelegt ist. Diese Einstellung bestimmt die Schärfe des Crossover-Filters – wobei ein Filter mit 24 dB pro Oktave schärfer ist. Während die schärfere Einstellung wohl „besser“ ist, gibt es hier keine spezifische richtige Einstellung, und Sie werden vielleicht feststellen, dass Sie mit der einen oder anderen einen glatteren Übergang zwischen dem Lautsprecher und Ihrem Subwoofer in einem bestimmten System und Raum erreichen können.





Bass-Management, Crossover-Einstellungen und Dirac Live

Es gibt ein paar Dinge, die wir beachten sollten, wenn wir überlegen, wie der Prozessor mit Dirac Live in Bezug auf Bassmanagement und Frequenzweichen interagiert. Kurz gesagt, der Prozessor übernimmt ALLE Aufgaben des Bassmanagements, einschließlich der Crossover-Einstellungen, während Dirac Live jeden einzelnen Lautsprecherausgangskanal separat misst und kalibriert.

Dirac Live behandelt jeden Lautsprecher so, als ob es sich um einen vollen Bereich handelt. Dirac Live analysiert die Reaktion jedes Lautsprechers, bestimmt den Frequenzbereich, den der Lautsprecher wiedergeben kann, stellt seine „Vorhänge“ entsprechend ein und kalibriert dann den Lautsprecher. Frequenzen „außerhalb der Vorhänge“ werden nicht blockiert oder herausgefiltert, sondern einfach unkorrigiert durch den Dirac Live-Filter geleitet. Wenn Sie Dirac Live ausführen, können Sie die Vorhänge anpassen, um den Frequenzbereich zu erweitern oder einzuengen, den Dirac Live zu korrigieren versucht.

Die Größe und Crossover-Einstellung, die Sie im Prozessor vornehmen, hat keinen Einfluss darauf, wie Dirac Live jeden Lautsprecher kalibriert. Dirac Live kalibriert jedoch keine Lautsprecher, die in der aktuell verwendeten Lautsprechervoreinstellung auf „Keine“ eingestellt sind.

Diese Aufgabentrennung zwischen dem Prozessor und Dirac Live ermöglicht es Ihnen, Ihre Lautsprecherzuweisungen zwischen groß und klein zu ändern oder Ihre Übergangsfrequenzen zu ändern, ohne einen neuen Dirac-Filter erstellen zu müssen. Dirac korrigiert jeden Lautsprecher einzeln über den gesamten Frequenzbereich, wenn Filter erstellt werden. Unabhängig davon, ob der Lautsprecher auf Large oder Small eingestellt ist oder auf welche Frequenz der Crossover-Punkt eingestellt ist, werden die Dirac-Anpassungen des Filters auf jeden Teil angewendet des Frequenzbereichs wird für diesen Kanal vom Prozessor verwendet.

Schlussbemerkung

Bass Management ist sowohl eine Kunst als auch eine Wissenschaft. Wir fordern jeden Benutzer dringend auf, frei zu experimentieren und die Einstellungen und Konfigurationen auszuwählen, die in Ihrem System und Ihrem Raum mit Ihren Subwoofern am besten funktionieren. Es gibt viele Theorien darüber, wie Ihre Subwoofer positioniert werden sollten, wie Bass Management konfiguriert werden sollte, was Sie tun müssen, damit Ihr System gut klingt, und sogar, welche und wie viele Subwoofer Sie benötigen. Keiner von ihnen funktioniert immer und für jedes System gut, und es gibt keine einzige magische Messung oder Grafik, die sicherstellt, dass Sie den gewünschten Klang erhalten. Sie sollten alle Informationen, die Sie zu diesem Thema finden, als Vorschläge oder Richtlinien betrachten und verschiedene Optionen ausprobieren, um herauszufinden, was für Sie in Ihrem System am besten funktioniert.
